飛泰鋼板在線超聲波探傷用防撞探架改進

鋼板在線探傷防撞探架改進

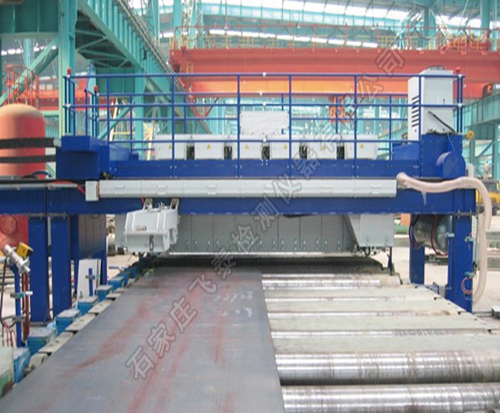

鋼板超聲波探傷機在線探傷時，使用探架將超聲波探頭固定在鋼板上方。探傷時，通過可調整探頭高度的探架將探頭下移靠近鋼板，探傷完成后，再將探頭抬升到初始位置。目前，鋼板在線超聲波探傷常采用四連桿機構實現探頭高度的調整，四連桿機構由升降氣缸驅動。但是，在實際使用中，被檢鋼板從探頭下方通過時，由于升降氣缸泄壓、氣壓偏低或誤下降操作等原因，導致探頭夾持機構下落到低于鋼板上表面的位置，經常發生探頭或探頭夾持機構被鋼板撞壞的事故，甚至使整個探架受損，導致停產檢修，不僅造成經濟損失，還會影響整個生產線的正常運行。

飛泰針對上述情況做了升級改造，現使用一種新型鋼板在線超聲波探傷用防撞探架，在探架四連桿機構的兩側設防撞擋臂，在探頭夾持機構下落時由防撞擋臂與鋼板接觸，并在鋼板帶動下抬升探頭夾持機構，有效防止設備的損壞，保證生產順利進行。

鋼板在線超聲波探傷用防撞探架，包括四連桿機構、升降氣缸、探頭夾持機構和防撞擋臂；四連桿機構的主立桿豎直固定在機架上，副立桿沿鋼板輸送方向設置在主立桿一側，主立桿的下部通過2條平行的橫連桿與副立桿連接；升降氣缸的一端鉸接在主立桿頂部，另一端鉸接在位于上部的一個橫連桿上；副立桿遠離主立桿的一端底部設探頭夾持機構，副立桿的兩側分別設防撞擋臂。

防撞擋臂朝向鋼板進料一側設置，其與副立桿的夾角為45°～70°。探頭夾持機構的底部設有船形耐磨盤。防撞擋臂的兩側邊向底部收窄，其中靠近探頭夾持機構的一個側邊安裝后呈水平狀態，且其高度位于副立桿底邊與船形耐磨盤底邊之間。

這樣在探架四連桿機構的兩側設防撞擋臂，在探頭夾持機構下落時由防撞擋臂與鋼板接觸，并在鋼板帶動下抬升探頭夾持機構，有效防止設備的損壞，保證生產順利進行。
